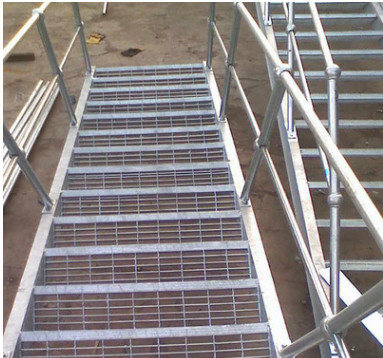

在工业企业、厂矿、交通及其他移动设备上的钢斜梯上都有用到钢格板做的钢梯踏步板,下面介绍下钢斜梯及钢梯踏步板的设计制造和安装的技术要求。
常用术语:
1、固定式钢斜梯:固定在建筑物或设备上,与水平面成30°~75°角的钢梯。
2、梯梁:斜梯两侧的边梁,一般都是用槽钢制作。
3、踏步板:供上下梯时脚踏的水平构件。常用的形式有花纹板和钢格板做的钢梯踏步板。
4、踏步高:相邻两踏步板间的垂直距离。
5、梯宽:两梯梁内侧的间距。
6、梯高:梯梁顶端到底部基准面的垂直距离。
7、扶手:在钢梯两端设置的安全把手。
8、扶手高:扶手上边缘到踏步板前缘的铅垂距离。
9、坡度:斜梯梁与水平面的夹角。
技术要求:
1、梯梁钢材采用性能不低于Q235—A?F钢材。其载面尺寸应通过计算确定。
2、踏板采用厚度不得小于4mm的花纹钢板,或经防滑处理的普通钢板,或采用由25×4扁钢和小角钢组焊成的格子板。
3、扶手高应为900mm,或与GB4053.3中规定的栏杆高度一致,采用外径为30~50mm,壁厚不小于2.5mm的管材。
4、立柱宜采用截面不小于40×40×4角钢或外径为30~50mm的管材。从第一级踏板开始设置,间距不宜大于1000mm。横杆采用直径不小于16mm圆钢或30×4扁钢,固定在立柱中部。
5、梯宽宜为700mm。最大不宜大于1100mm,最小不得小于600mm。
6、梯高不宜大于5m,大于5m时,宜设梯间平台,分段设梯。
7、钢斜梯应全部采用焊接连接。焊接要求应符合GBJ205。
8、钢斜梯与附在设备上的平台梁相联接时,联接处应采用开长圆孔的螺栓连接。
9、所有构件表面应光滑无毛刺,安装后的钢斜梯不应有歪斜、扭曲、变形及其他缺陷。
10、钢斜梯安装后,必须认真除锈并做防腐涂装。
11、钢斜梯活荷载应按实际要求采用,但不得小于下列数值:
a、钢斜梯水平投影面上的活荷载标准值取3.5kN/m2。
b、踏步板中点集中活荷载取1.5kN/m2。
c、扶手顶部水平集中活荷载取0.5kN/m。
d、挠度不大于受弯构件跨度的1/250。
