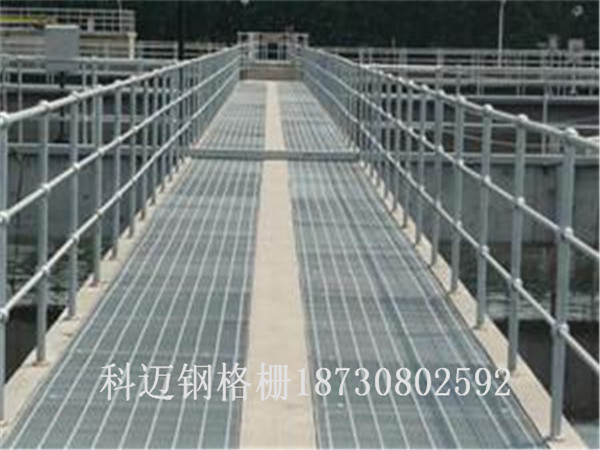

这就是科迈钢格栅板生产的球形立柱,球形栏杆,扶手栏杆与钢梯安装方案
球形栏杆与钢梯安装主要技术措施
4.1 安装工序
A直线栏杆安装工序
定点打孔 定立柱 插入直管1 插入管芯 插入直管2 焊接管-管连接 两端 防腐验收
B转弯栏杆安装工序
定点打孔 定立柱 插入直管1 插入管芯 插入弯管1焊接管-管连接两端 防腐验收
C钢梯安装工序
定点打孔 调好位置 上部膨胀螺栓安牢下部打砼支镦膨胀螺栓安牢 验收
4.2 主要安装技术措施
1直线栏杆安装
在栏杆位置线上,用钢尺(30米),每1.5m画一个点,即为立柱的中心;中心左右两侧各测5 cm,即为立柱安装膨胀螺栓位置。膨胀螺栓为12mm,钻16mm孔安装。将球型立柱两个螺栓孔对准钻孔位置,用膨胀螺栓紧固,立柱安牢后,将一个栏杆直管(1.5m)插入立柱的球型接口处,将管芯从立柱和栏杆直管中插入,然后把另一直管插在管芯上,安装时保证管芯进入直管内距离相等。焊接管与管之间接口,刷银粉防腐。
2转弯栏杆安装
转弯栏杆安装时即要保证转弯前、后的尺寸,又要保证横、纵方向垂直,安装方法和直线栏杆相同。
3踢脚板安装
在栏杆上定出踢脚板板宽的准确位置,将其沿位置对准后, 把U型卡子穿过踢脚板,用螺母拧紧,调好高程。
4钢梯安装
在钢梯上部找好位置,定位打眼,用膨胀螺栓紧固;在下部打砼底板,使其高程达到钢梯底部的钢板高程,在上定位打眼,用膨胀螺栓紧固。安装过程中保证钢梯与地面之间的角度插接钢格板又叫压缩钢格板,由一定尺寸的普碳扁钢、不???锈钢、黄铜板、铝板经开槽(孔)、插接、焊接、精整等工序制造而成。具有轻便、高强、防腐、免维护、美观等众多优点。 2010年以来,插接钢格板广泛应用民用及商用建筑、剧院、地铁、城铁等市政工程领域,产品具有轻便、高强、防腐、免维护、美观等众多特点,现广泛应用于民用及商用建筑、剧院、地铁、城铁等市政工程领域 钢格板吊顶是一种采用钢格板设计制造室内吊顶产品。它具有钢格栅板的结构轻便,美观,高强度可行人的特点,并且安装简便,在钢格板的表面经过热浸锌,具有30年防腐耐用且免油漆维护的特眯。钢格板吊顶是具有一定的承载能力并且具有装饰性的钢格栅板产品,由一定尺寸普通Q235低碳扁钢、不锈钢、黄铜板、铝板经开槽(孔)、插接、焊接、精整等工序制造而成。本产品具有焊点牢固、孔距均匀、网面平整,设计美观,实用,既是使用品,又是艺术品。钢格板吊顶广泛适用于烟草制造、工业厂房、大型体育场馆、会展中心、大型商业、车站、码头、机场等工业及民用建筑的吊顶
