钢格板百科介绍

[来源:ganggebanyt.com]    [作者:admin]    [日期:2013-12-01]    [热度:]

钢格板是用扁钢加方钢经焊接制成的一种钢铁制品,其用途极为广泛。95%以上的钢格板制品都是用碳钢制作而成的。在特殊的情况下会选用不锈钢制作。产品种类非常多样化,根据原料不同可以分为:I型、齿形、复合型,根据功能用途不同可以分为:平台型、沟盖板和踏步板等几种。根据制作方法不同分为压焊型、压锁型和插接型。

专用术语:
    横杆:正交于负载扁钢上的扭绞方钢、圆钢或扁钢。优先采用扭绞方钢。

    包边板:焊于钢格板承载扁钢或其他开口、切口边缘上的扁钢或型钢

    踢脚板即挡边板:固定于平台四周或钢格板切口、开孔的边缘的挡板。

    承载扁钢:承受主要载荷的扁钢横杆:固定于负载扁钢上的扭绞方钢、圆钢或扁钢等。

    净空间隙:钢格板开敞通孔的最大内切圆直径。

    钢格板长度:平行于承载扁钢方向的钢格板最大尺寸,称为钢格板的长度(L)

    钢格板宽度:垂直于承载扁钢方向的钢格板最大尺寸,称为钢格板的宽度(W)

    横杆中心间距:相邻的两条横杆中心到中心之间的距离。

    承载扁钢中心间距:相邻的两条承载扁钢中心到中心之间的距离。

制造规范:
    焊接钢格板:在承载扁钢和横杆的每个交点处,通过压力电阻焊固定的钢格栅板,称为压焊钢格栅板。压焊钢格栅板的横杆通常采用扭绞方钢。

    压锁钢格栅板:在承载扁钢和横杆的每个交点处,通过压力将横杆压入承载扁钢或预先开好槽的承载扁钢中,将其固定的钢格栅板,称为压锁钢格栅板。压锁钢格栅板的横杆通常采用扁钢。

    另外钢格板可以根据客户的需要,加工成各种尺寸和形状。承载扁钢的间距和横杠的间距可以由供需双方根据设计要求确定。在承载扁钢的端头,一般使用和承载扁钢一个规格的扁钢来包边,也可以使用型钢或直接使用踢脚板包边,但包边板的截面积不宜小于承载扁钢的截面积。另外还可以根据需要的要求,不包边发货或根据需要要求包边。包边时焊高不小于承载扁钢厚度的单面贴脚焊,焊缝长度不得小于承载扁钢厚度的4倍。在包边板不承受载荷的情况下,允许间隔4根承载扁钢焊接一处,但间距不得大于150毫米。在包边板承受载荷的情况下,不允许间隔焊接。与承载扁钢同向的包边板,必须与每一根横杆焊接。钢格板中的切口、开孔超过180毫米的,应该做包边处理。楼梯踏步板的端边板至少应该是单面满焊。楼梯踏步板如有前沿包边护板,必须贯穿整个踏步。承载扁钢可以是截面的扁钢,I形截面的型钢,也可以是其他几何截面的型钢。另外钢格板的承载扁钢,可以带有齿型,以增加钢格板的防滑能力。

标记示例:

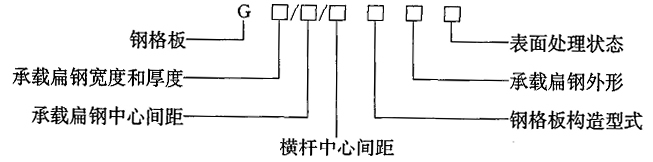

    钢格板的型号规格,是根据负载扁钢规格、负载扁钢和扭绞方钢组合间距、、钢格板结构型式、负载扁钢外形,以及便面处理状态等不同,形成多种规格的,钢格板的型号表示如下图所示:

    我推荐钢格板的负载扁钢中心间距推荐采用30毫米、35毫米和40毫米的中心间距。横杆也就是方钢的中心间距建议采用100毫米、76毫米或50毫米的中心间距。

标记解释:
    钢格板构造型式标记:W——焊接或压焊钢格板,在标记中可以省略。    L——压锁钢格板的意思

    负载扁钢的外形标记是:F——普通的扁钢,在标记中可以省略不写。I——是I型扁钢S——是齿形扁钢。

    注意:负载扁钢的中心间距的单位是毫米,横杆也就是方钢的中心间距也是毫米表示。

    表面处理状态的标记:G——热镀锌的意思,在标记中可以省略不写。  P——是涂漆的意思。  U——是不做任何处理的意思。

订货须知:
    按照我公司钢格板型号标记规范标准,客户在询价和订货时应提供正确的标准编号、产品名称、型号规格、表面处理状态、钢格板的尺寸以及包边要求、交货面积数量和另外附加的技术要求等。
