钢格板序号与绘制统计

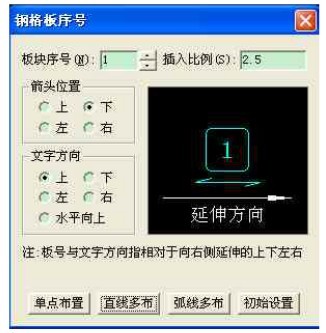

 许多钢格板客户将结构设计图提供给我们，要求根据结构的布置做出最佳的排版图。包括设备、管道周围的留孔、板与板之间的安装间隙等，现场安装时做到零切割。同时客户提供的结构图还可以让我们为你选择更经济的板型，并为你检查设计中的遗漏，如钢格板的长度、宽度方向的错误，以及了解梁的布置情况，及时发现并纠正一些易犯疏漏，从而避免了客户不必要的经济损失。钢格板序号的绘制与统计，批量标注序号，自动拾取标注序号钢格板长度，从而帮助设计人员更精确，更迅速的设计方案。大大的缩短了设计人员不断重复的绘图标注序号时间，提高了设计人员的工作效率，让工作变的简单轻松。下来隆鑫就说说钢格板序号的绘制与统计。一.钢格板的序号绘制?1 单击菜单命令--标注板号，或输入命令GGB，弹出钢格板序号对话框，其中包括：序号内容，缩放比例，箭头位置，文字方向，三种绘制序号的方式按钮以及初始设置。如图

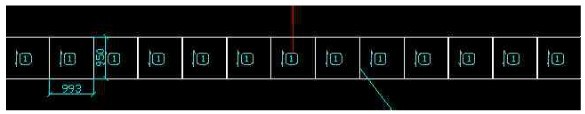

2.序号内容只允许输入大于0的整数，且每次绘制一组序号后自动增加1。?? ?3.文字方向有三种选项，第一种长度方向，绘制效果即为块定义中属性的默认方向，第二种为宽度方向，绘制效果为默认方向逆时针旋转90度，第三种为水平向上，即不管块插入方向始终水平向上。?? ?4.单点布置 直接在要插入序号的位置输入就可以，直线多布，如果要连续在一组方形区域内插入同一序号，可以在起始位置的方格内点击第一点，然后拖动辅助线到最后一个方格，确定第二个点后，辅助线穿过的区域内所有钢格板正中都被插入该序号，插入的方向与辅助线拉伸方向相同（即从左向右拖动则序号向上，从右向左拖动则序号向下）如图

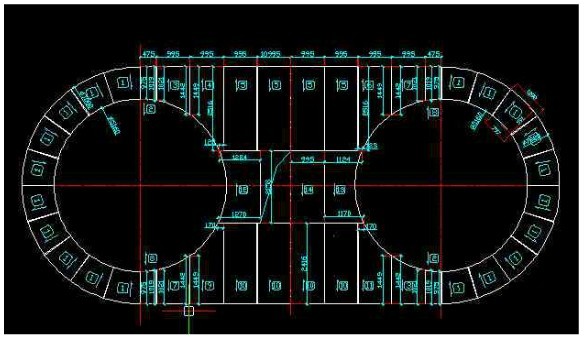

弧线多布，如果要连续的在一组扇形区域内插入同一序号，可以在起始位置的扇形区域内点击第一点，移动鼠标会自动生成一根弧线（光标位置在圆弧内为顺时针），正确圆弧穿过想要布置的区域后点击正确第二点，辅助线穿过的所有扇形的所有扇形区域内都被插入该序号，插入方向同直线多布，如图

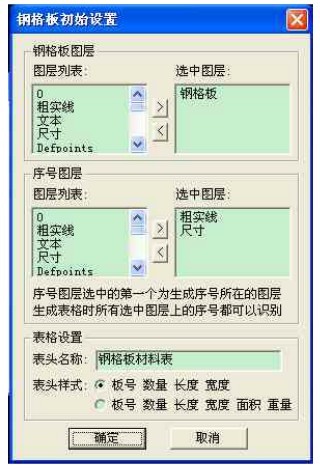

5.初始设置，钢格板边界只能在(钢格板）图层上，序号只能在（序号）层上，否则无法识别。钢格板间隔距离不要大于50mm（里图例中10mm）否则隔离内也会会绘制序号，同样，钢格板宽度不要小于50mm，否则不绘制序号，如图

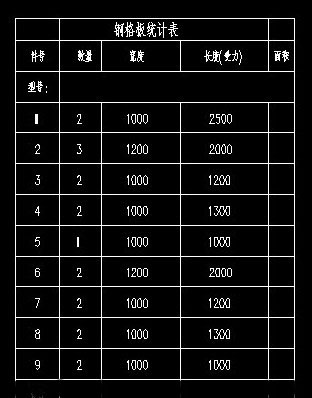

二.钢格板序号统计???? 1.单击菜单中的生成板号表，或输入命令BHB，提示选择钢格板序号，选择要参与统计的所有钢格板序号后，后弹出统计结果对话框，规则区或（方形，扇形）的长度宽度都可以自动识别，如果同一序号的多区域计算有出入会提示（```已高亮显示 请检查）可能是区域过于复杂或误差导致的问题，请确认该区域是否正确，过于复杂的区域尺寸不能自动识别，可以在表格内手工添加。?? 2.生成材料表，点击此按钮则会根据对话框表格的内容自动生成表格图形，可以通过关键词T改变插入基点（默认右上角），如图

3.导出excel，点击此按钮则会自动启动系统中安装的excel，表格中的内容被自动粘贴到excel表中，只需要在保存一下就可以导出? 4.查看图纸，填表过程中可能要查看图中的标注尺，点点击鼠标或空格，回车后回到之前的对话框界面。
