钢格板承载重量|钢格板安全负荷挠度表

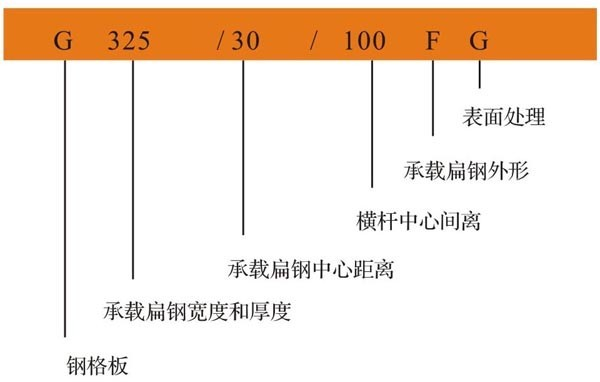

钢格栅板，格栅板也叫钢格板，下面是钢格板规格型号：扁钢中心间距，有15、25、30、40、50、60、90mm等，推荐采用30，40mm。
·横杠中心间距，从24-200mm任意选用，推荐采用50，100mm
·扁钢为外型标记：
F-表示为平面型钢格板（在标记中可以省略）；
S-表示为齿形扁钢；
I-表示截面为“I”型扁钢；
4、表面处理标记：
G-表示热镀锌钢格板处理；    详细了解： 热镀锌钢格板
P-表示涂漆；
U-表示表面不做任何处理。
30系列钢格板简介：扁钢间距为30mm的钢格板是在工业领域用途最广泛的品种，在常用钢格板的系列中对表面的冲击具有最强的抵抗力。 行走的舒适性及强度最好，适用于经常
性行人的所有平台、踏步板、沟盖板等，其中齿型尤其适用于海上采油平台。

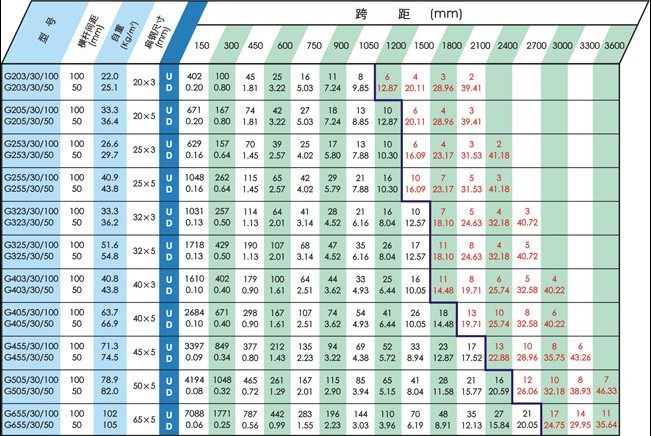

钢格板规格型号（30系列）

注：●粗实线的左边各种跨度的挠度，在4Kpa均布载荷小于5mm,这是行人步履舒适的极限挠度。

        ●上表中的跨距为便于显示载荷以及挠度而设，选用钢格板长度时不受此尺寸的限制。

        U=外加安全均布面载荷，单位：Kpa

        D=变形挠度，单位：mm（通常假设变形挠度为100的钢格板，则在当前跨度下承载10吨）

 表中自重是钢格板负载扁钢长度大于1米的重量    详细了解：钢格板理论重量

下载详细的：钢格板扁钢间距为30mm安全荷载与挠度表

40系列钢格板简介：扁钢间距为40mm是最经济和最轻便型，并符合美国、澳大利亚、日本等国标准的规格。走廊、物流平台、阁楼面板、栈桥、防护栏、遮阳栅等，尤其适合于
非经常性走人的工业检修走道。在跨距较小的场合下，是最理想的选择。

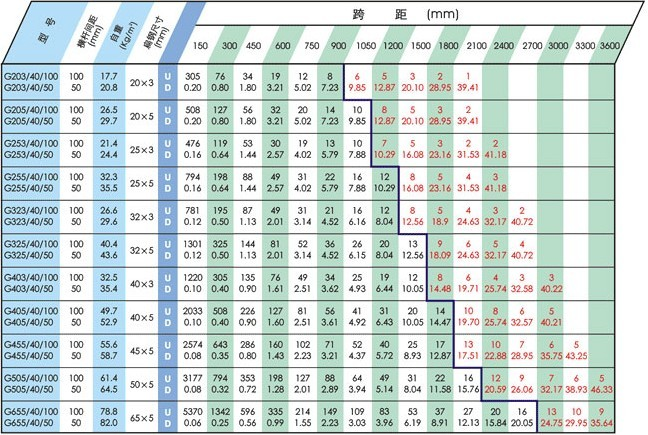

 钢格板规格型号（40系列）
40系列钢格板是最经济和最轻便型，扁钢间距为40mm，符合美国、澳大利亚、日本等钢格板国家标准的规格。走廊、物流平台、阁楼面板、栈桥、防护栏、遮阳栅等，尤其适合于非经常性走人的工业检修走道。
 注：粗实线的左边各种跨度的挠度，在4Kpa均布载荷小于5mm,这是行人步履舒适的极限挠度。表中自重是钢格板负载扁钢长度大于1米的重量。

上表中的跨距为便于显示载荷以及挠度而设，选用钢格板长度时不受此尺寸的限制。

U表示外加安全均布面载荷，单位：Kpa（通常挠度为100的钢格板，则在当前跨度下承载10吨）

  D表示变形挠度，单位：mm
