异形钢格板

      一、异形钢格板简介：异性钢格板  异形钢格板也较（特殊钢格板）不规则钢格板是根据客户需求制作出各种不规则形状的钢格栅板、平台板、安平县科迈钢格板专业致力于，异形钢格板的制作及安装，本厂拥有先进的CAD电脑辅助设计系统，为您设计并制作。
      二、异形钢格板的特点：

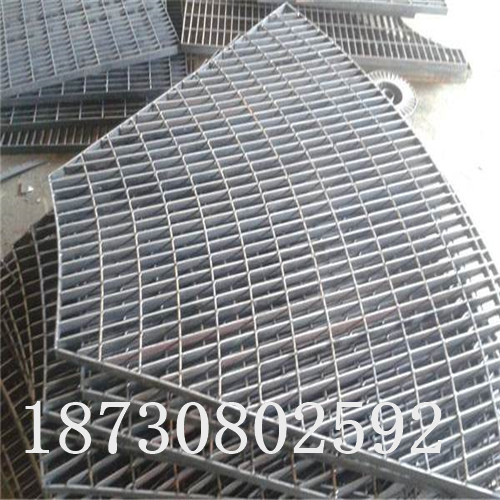

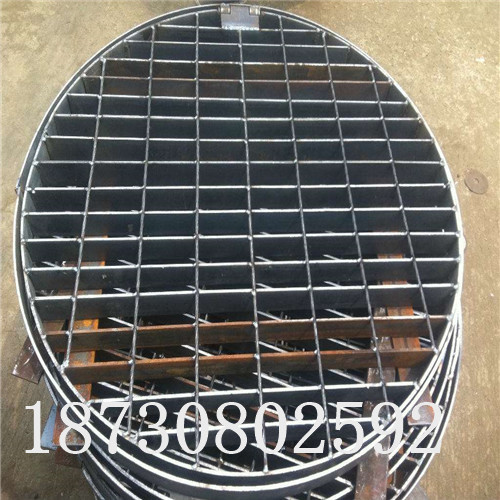

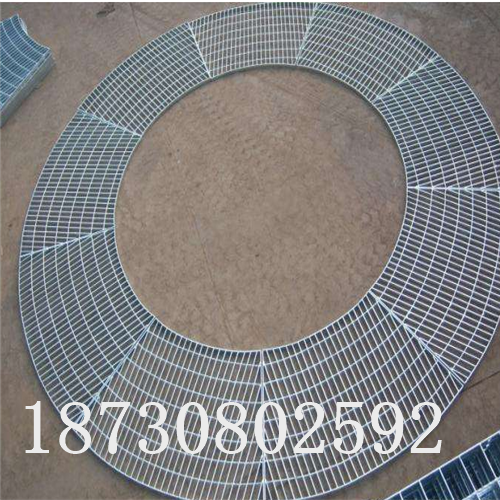

             拼装为圆形，梯形，半圆形，扇形：牢固的网格焊接使其具有高承载，结构请， 便于吊装等特点；外形美观，经久耐用。可根据用户要求定做，带客户设计安装。
      三、异形钢格板的制造方式：
      1 、有机器压焊和手工制作两种：机器焊接：是采用200吨液压电阻焊自动化压焊机，机械 手自动将横杆放在均匀排列的扁钢上，通过强大的电焊功率和液压力将横杆压焊入扁钢内，从而可以得到焊 点坚固，稳定性和强度极高的高品质钢格板成品，
      2、手工制作的钢格栅板是先在扁钢上冲孔，然后将横杆放入孔中电焊，横杆与扁钢会存在孔隙，但是 能每个接触点都进行焊接，达到扁钢和麻花钢的等同溶化链接，因此焊接会更牢固强度会有所提升，但外观 不如压焊的美观。
      四、异形钢格板应用领域：
      适用于合金，建材，电站，锅炉，造船，石化，化工及一般工业厂房、市政建设等行业，具有通风透 光、防滑，承载力强，美观耐用，易于清扫，安装简便等。

异形钢格板用途
钢格板用途指的是钢格板用在什么地方，起到一个什么样的作用。广泛应用于石油化工、电厂、水厂、污水处理厂、市政工程、环卫工程等领域的平台、走道、栈桥、沟盖、井盖、梯子、围栏、护栏等。
异形钢格板制作方法
    压焊钢格板是由负荷扁钢和横杆按一定间距经纬排列，采用200吨液压电阻焊自动化设备焊接成原板，经切割、开孔、包边等工序加工而成客户要求的产品。
    受荷扁钢间距：两相邻受荷扁钢的中心距，常用30mm，40mm两种。
    横杆间距：两相邻横杆的中心距通常为：50mm，100mm两种，特殊规格可按客户要求订做。
异形钢格板的标记示例
国家冶标YB/T4001-1998标记

注：1、负载扁钢中心间距推荐采用30mm，40mm,(15mm,35mm)。
    2、模杆中心间距推荐采用A（100mm）,B（50mm）。
    3、负载扁钢外形标记：F表示标准平面型扁钢（在标记中可省略）；I表示载面为I型扁钢；S表示齿型扁钢；IS表示载面为I型的齿型扁钢。
    4、表面处理状态标记：G表示热浸镀锌（在标记中可省略）；P表示涂漆；U表示表面不作处理。
异形钢格板的产品特点：
    1、高强度、轻结构
    2、防腐能力强、经久耐用
    3、外形美观、表面亮泽
    4、不积污物、不积雨雪、不积水、自清洁、易于维护
    5、通风、采光、散热、防滑、防爆性能好
    6、便于安装和拆卸
    广泛用于石油化工、电力、自来水、污水处理、造船、自走式停车场、市政工程、环卫工程等领域的平台、走道、栈桥、沟盖、井盖，梯子、围栏等。
异形钢格板的相关质量标准

 钢格板标准
 钢材标准
 热浸锌标准

中　　国
 YB/T4001-1998
 GB700-88
 GB/T13912-92

美　　国
 ANSI/NAAMM(MBG531-88)
 ASTM(A36)
 ASTM(A123)

英　　国
 BS4592-1987
 BS4360(43A)
 BS729

澳大利亚
 AS1657-1985
 AS3679
 AS1650
 异形钢格板制造公差
  异形钢格板的设计要求
    1、根据使用条件（承载值及安装跨度），从“安全负荷载与跨距及挠度关系表”中选用钢格板型号。
    2、平台走道的设计要求：
    异形钢格板平台承受设计荷载时，其变形挠度不能大于跨距的1/100，平台走道不能超过10mm，除满足上述要求外，所有平台都应符合下列规定：
    a、设计荷载值X1.5时，钢格板不会产生永久变形　
    b、设计荷载值X3.0时，钢格板不会产生断裂
    c、特殊荷载条件下的设计要求由供需双方共同商定
    3、楼梯踏步板的设计要求：
    在设计荷载条件下，任意踏步中点变形挠度不能大于其跨距的1/200，不能超过6mm，除满足上述要求外，所有踏步板还应符合下列规定：
    a、设计荷载值X1.5时，钢格板不会产生永久变形
    b、设计荷载值X3.0时，钢格板不会产生断裂
    4、排版设计：
    a、按公称宽度表优先选用原板宽度，不足原板宽度时，选用与扁钢数目相应的公称宽度值
    b、钢格板负载扁方向两端在支撑架上的支撑长度每端不得小于25mm
    c、排板间隙：钢格板之间5-10mm，钢格板与相邻结构间10mm
    d、平台（走道）上的钢格板最小宽度300mm
 异形钢格板的表面处理
    1、热浸镀锌：热浸镀锌一般在包边工序完成后进行，当负载扁钢厚度不小于5mm时，镀锌后的平均锌层重量不小于610克/平米；当负载扁钢厚度小于5mm时，镀锌后的平均锌层重量不小于460克/平米，镀锌后质量及要求应符合GB/T13912规定。
    2、涂漆：根据用户的特殊要求喷涂、刷涂或浸渍。
